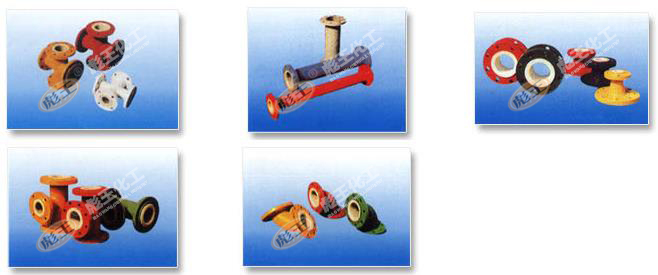

衬四氟管件、塔节


材质:聚四氟乙烯(PTFE)、聚丙烯(PP)、聚乙烯(PE)、聚氯乙烯(PVC)
品种:直管、弯头、三通、四通、异径管(整体模压)
规格:DN25-300mm
直管长度:100-6000mm 长度按用户要求定制
制造与验收:按化工部管道衬里标准,衬聚四氟乙烯HG/T21562—94,衬塑HG/T20578—92标准执行。


直管 mm

DN 32 40 50 65 80 100 125 150 200 250
L 100-150-200-250-300-400-600
700-800-900-1000-1200-1500-2000
Lmax 500 1000 1000 1500 1500 1500 1500 2000 2000 2000


塔节 mm

DN 300 400 500 600 700 800 900 1000 1200 1300
L 500-600-700-800-900-1000-1200-1500-2000


90°弯头 mm
DN 32 40 50 65 80 100 125 150 200 250
L 96 106 150 160 185 210 245 305 370 480

45°弯头 mm

DN 32 40 50 65 80 100 125 150 200 250
L 96 101 129 136 150 171 201 244 277 364

四通 mm

DN 32 40 50 65 80 100 125 150 200 250
L 200 220 230 240 270 310 350 370 430 500
L1 150 150 160 170 190 210 210 270 340 390

带夹套直管 mm

DN 32 40 50 65 80 100 125 150 200 250
L 500-600-700-800-900
1000-1200-1500-2000
Lmax 500 1000 1000 1000 1500 1500 1500 1500 1500 1500

视盅 mm
DN 32 40 50 65 80 100 125 150 200 250
L 100-150-200-250-300

三通 mm
DN2 32 40 50 65 80 100 125 150 200 250
DN1 L1/L2
32 180/66
40 200/72 200/72
50 230/72 230/72 230/72
65 240/78 240/78 240/78 240/78
80 270/82 270/82 270/82 270/82 270/82
100 310/100 310/100 310/100 310/100 310/100 310/100
125 350/100 350/100 350/100 350/100 350/100 350/100 350/100
150 390/100 390/100 390/100 390/100 390/100 390/100 390/100 390/100 390/100
200 520/200 520/200 520/200 520/200 520/200 520/200 520/200
250 630/250 630/250 630/250 630/250 630/250 630/250 630/250 630/250

备注:可定制非标及塔节
