本型密封安装尺寸符合HG/T2057-2003“搪玻璃搅拌容器用机械密封”技术标准。该产品为单端面小弹簧外流式聚乙烯纹管结构，主要适用于搪玻璃搅拌轴密封。
  技术参数为：
  压力：绝压9.89×10-2 MPa-表压0.25MPa
  温度：≤80℃（指密封腔温度，超过此限需采取冷却措施）
  转速：≤500rpm
  使用工况：无悬浮颗粒的腐蚀气体（HF除外）

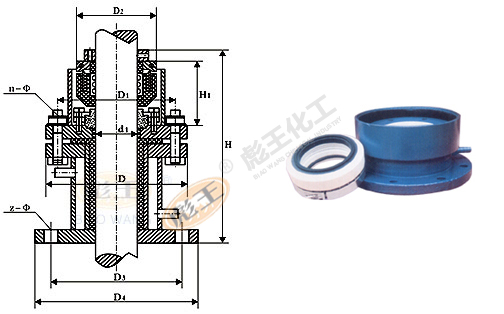

69标安装尺寸表 mm

d1	D	D1	D2	D3	D4	H1	H	n-φ	z-φ
42	170	140	98	140	170	71	220	6-13	6-15
50	200	170	105	170	200			8-13	8-15
60	200	170	112	190	220			8-13	10-15
70	220	190	126	250	280			10-13	16-15
76	220	190	133	250	280			10-13	16-15
89	220	190	147	250	280			10-13	16-15

79标安装尺寸表 mm

•
